콘크리트 슬라브를 부수고, 암석을 부수고, 오래된 구조물을 철거하는 등 건설 현장에서 유압 차단기가 작동하는 것을 본 적이 있다면 아마도 이러한 구성 요소가 얼마나 끊임없이 두드리는 지 눈치 챘을 것입니다. 그러나 매일 이러한 기계에 의존하는 사람에게는 피스톤이 전체 작업의 숨은 영웅입니다. 실제 작업을 수행하는 반복적이고 큰 충격을 주는 힘을 전달하는 부품으로, 극한의 압력, 마찰, 부식성 유압액 및 지속적인 기계적 응력이 결합된 잔인한 조합에 노출됩니다. 그렇기 때문에 유압 브레이커 피스톤의 표면 처리를 제대로 하는 것은 단순한 품질 세부 사항이 아닙니다. 이는 6개월 동안 지속되는 부품과 수년간 많이 사용해도 견디는 부품의 차이입니다.
건설 직원, 유지 관리 관리자 및 장비 운영자와 수많은 시간을 대화한 공급업체로서 저는 잘못된 표면 처리를 선택하면 피스톤이 실린더에 고착되거나 조기에 마모되거나 작업 도중 압력을 가해 균열이 발생하는 등 치명적인 실패로 이어질 수 있다는 것을 직접 목격했습니다. 오늘 저는 유압 브레이커 피스톤에 사용하는 가장 일반적이고 효과적인 표면 처리 방법, 각각의 중요성, 가장 필요할 때 기계 작동을 유지하는 방법에 대해 알아보고 싶습니다.
먼저 컨텍스트를 설정해 보겠습니다. 유압 차단기 피스톤은 정밀 가공된 실린더 내부에서 작동하며 분당 수백 사이클에 도달할 수 있는 속도로 앞뒤로 빠르게 움직입니다. 스트로크할 때마다 또 다른 중요한 구성 요소인 끌 상단에 너무 세게 부딪혀 작은 금속 입자가 떨어져 나가는 동시에 실린더 벽에 미끄러지면서 소량의 첨가물과 때로는 습기가 있는 유압 오일과 상호 작용합니다. 피스톤 표면이 충분히 단단하지 않으면 두 가지 일이 발생합니다. 피스톤이 마모되어 유압유가 누출될 수 있는 틈이 생겨 압력과 출력이 감소하거나, 실린더에 들러붙어 가동 중지 시간이 많이 발생합니다. 표면 처리는 피스톤 금속(보통 충격 방지용으로 설계된 고강도 합금강)의 최상층을 수정하여 원자재만으로는 제공할 수 없는 특성을 부여하는 것입니다.
당사 시설에서 구현하는 가장 표준적이고 널리 사용되는 처리 방법은 질화 처리입니다. 질화는 질소가 풍부한 대기에서 피스톤을 약 520°C(970°F)까지 가열하여 강철 외부 0.1~0.5mm로 확산되는 열화학 공정입니다. 몇 시간에 걸쳐 질소는 표면에 질화철과 같은 단단하고 내마모성 화합물을 형성합니다. 그 결과, 처리되지 않은 강철보다 3~4배 더 단단한 피스톤 표면이 탄생했습니다. 이는 금속 입자로 인한 지속적인 마모와 실린더 벽에 대한 마찰을 견딜 수 있을 만큼 충분히 단단합니다.
그러나 질화는 경도를 높이는 것 이상의 역할을 합니다. 또한 표면층에 압축 잔류 응력이 발생하여 내충격성에 큰 이점이 됩니다. 피스톤이 끌에 큰 타격을 가할 때 이러한 압축 응력은 균열이 형성되거나 확산되는 것을 방지하는 데 도움이 됩니다. 이는 원시 강철이 자체적으로 수행할 수 없는 작업입니다. 우리는 질화 처리된 피스톤이 일반적으로 처리되지 않은 피스톤보다 사용 수명이 2~3배 더 길다는 사실을 발견했습니다. 특히 일반 철거 또는 도로 수리와 같은 중간 작업 응용 분야에서는 더욱 그렇습니다. 즉, 질화는 완벽하지 않습니다. 바닷물이 유압 시스템에 스며들 수 있는 해양 건설과 같이 부식성이 매우 높은 환경에서 작동하는 피스톤에는 적합하지 않습니다. 그러한 경우 질화 처리를 다른 처리와 결합하거나 완전히 다른 방법으로 전환합니다.
우리가 광범위하게 사용하는 또 다른 처리 방법은 크롬 도금, 특히 경질 크롬 도금(때때로 산업용 크롬이라고도 함)입니다. 자동차 부품에서 볼 수 있는 장식용 크롬과 달리 경질 크롬은 훨씬 더 두꺼운 층(보통 0.05~0.2mm)에 적용되며 내마모성과 내식성을 고려하여 설계되었습니다. 이 공정에는 피스톤을 크롬 전해질 용액에 담그고 표면에 조밀하고 단단한 크롬 층을 증착하는 전류를 가하는 과정이 포함됩니다. 경질 크롬은 경도가 매우 높고(공정에 따라 약 70HRC) 마모 및 부식에 대한 저항성이 뛰어나 특히 열악한 조건의 광산 또는 채석장 작업에 사용되는 대형 유압 차단기에 널리 사용됩니다.
경질 크롬 도금에 대해 한 가지 주의할 점은 도금 전에 피스톤에 매우 부드럽고 정밀한 표면이 필요하다는 것입니다. 원시 강철의 긁힘이나 결함은 최종 크롬 층에 나타나 강한 충격을 받을 때 부서지거나 벗겨질 수 있는 약한 지점으로 이어집니다. 이것이 바로 우리 팀이 표면이 완벽하게 균일하도록 모든 피스톤을 도금 전에 엄격한 정밀 연삭 단계를 거치는 이유입니다. 또한 우리는 항상 미세하고 제어된 표면 마감을 유지하는 방식으로 크롬을 적용하여 실린더와의 마찰을 줄이는 데 도움을 줍니다. 이처럼 극도로 마모가 심한 환경에서 작업하는 고객의 경우 경질 크롬 도금 피스톤이 질화 피스톤보다 성능이 뛰어난 경우가 많습니다. 단, 약간 더 비용이 많이 드는 프로세스이기 때문에 가동 중지 시간으로 인한 비용이 매우 많이 드는 응용 분야에 적합합니다.
내마모성과 내식성의 균형이 필요한 피스톤의 경우, 예를 들어 습도가 높거나 습기에 노출되는 지역에서 작업하는 계약자의 경우 무전해 니켈 도금이라는 프로세스를 사용하는 경우가 많습니다. 전류를 사용하여 금속을 증착하는 경질 크롬과 달리 무전해 니켈은 부품의 모양에 관계없이 피스톤 표면에 니켈-인 합금의 균일한 층을 증착하는 화학 공정입니다. 이는 큰 장점입니다. 유압 차단기 피스톤은 복잡하고 정밀하게 가공된 표면을 갖고 있기 때문에 무전해 니켈은 마모가 자주 시작되는 가장자리와 홈을 포함하여 모든 영역에 균일한 적용 범위를 보장합니다.
무전해 니켈의 경도는 합금의 인 함량을 변경하여 조정할 수 있습니다. 10~12% 인이 함유된 층은 열처리되어 약 55~65HRC의 경도 수준에 도달하며, 이는 피스톤 응용 분야에 가장 적합합니다. 또한 니켈 층이 습기 및 부식성 유압유 첨가제에 대한 장벽 역할을 하기 때문에 많은 경우 질화 처리나 경질 크롬보다 훨씬 뛰어난 내식성을 갖고 있습니다. 한 가지 절충점은 무전해 니켈이 경질 크롬보다 약간 더 부드럽기 때문에 가장 극단적인 광산 용도에는 최선의 선택이 아니라는 것입니다. 그러나 부식성이 중간 수준인 일반 건설, 조경 또는 철거 작업의 경우 이는 안정적이고 비용 효율적인 옵션입니다.
최근 몇 년 동안 우리는 일부 프리미엄 유압 브레이커 피스톤 라인, 특히 철근 콘크리트나 큰 바위를 부수는 것과 같은 특수 용도에 사용되는 고성능 브레이커에 물리적 기상 증착(PVD) 코팅을 통합하기 시작했습니다. PVD는 진공 챔버에서 대상 물질(보통 질화 티타늄 또는 TiN)이 증발할 때까지 가열한 다음 증기 입자가 피스톤 표면에 응축되어 얇지만(약 2~5마이크로미터) 매우 단단한 층을 형성하는 공정입니다. TiN 코팅은 최대 80HRC의 경도를 가지며 마찰과 마모에 대한 저항력이 뛰어나고 마찰 계수가 낮아 추가 열 발생 없이 실린더 벽에 부드럽게 미끄러집니다.
PVD의 가장 큰 장점은 저온 공정이라는 것입니다. 피스톤을 약 400°C까지만 가열하므로 부품의 정밀 가공 치수에 왜곡이 없습니다. 이는 피스톤의 경우 매우 중요합니다. 왜냐하면 작은 양의 왜곡이라도 실린더와의 적합성을 떨어뜨려 누출이나 고착을 초래할 수 있기 때문입니다. 또한 피스톤에 특징적인 황금색을 부여하는데, 이는 피스톤이 PVD 코팅되었음을 나타내는 좋은 시각적 표시입니다. 유일한 단점은 PVD 코팅이 매우 얇기 때문에 질화나 경질 크롬만큼 충격 저항을 제공하지 못한다는 것입니다. 이러한 이유로 우리는 일반적으로 질화 베이스 레이어 위에 PVD 코팅을 적용하여 질화의 인성과 PVD의 낮은 마찰을 결합하여 고속, 고충격 응용 분야에서 최대 성능을 발휘합니다.
이제 저는 올바른 표면 처리를 선택하는 것이 모든 경우에 적용되는 결정이 아니라는 점을 분명히 하고 싶습니다. 이는 유압 차단기가 수행하는 작업의 종류, 작동 환경, 기계 사용 빈도, 사용되는 유압유의 품질 등 다양한 요인에 따라 달라집니다. 예를 들어, 일주일에 6일, 하루 10시간 차단기를 작동하여 건조하고 먼지가 많은 채석장에서 암석을 부수는 계약자는 습한 기후에서 주택 철거를 위해 한 달에 며칠 동안 차단기를 사용하는 소규모 계약자와 다른 피스톤 처리가 필요합니다.

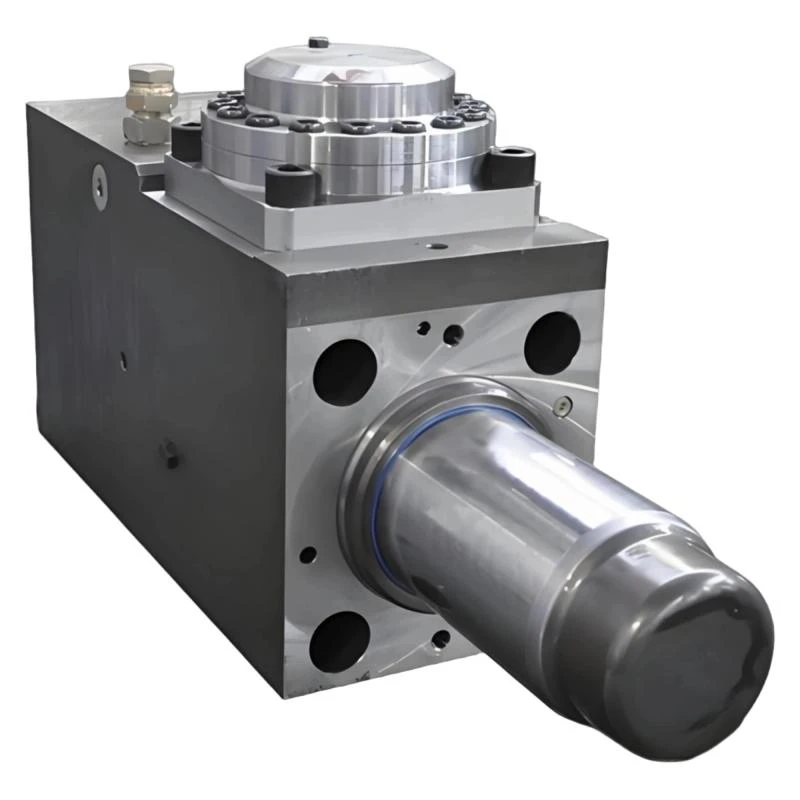

수년에 걸쳐 우리는 피스톤을 호환 가능한 예비 부품과 페어링하는 것도 중요하다는 것을 확인했습니다. 피스톤은 다음과 같은 부품과 함께 작동합니다.유압 차단기 실린더, 내부와 외부내부 및 외부 부시피스톤을 안내하는 부품과유압 브레이커용 치즐피스톤이 부딪히는 것입니다. 실린더가 마모되면 피스톤을 아무리 잘 처리해도 과도한 마모를 방지할 수 없습니다. 마찬가지로,유압 차단기 오일 라인피스톤에 유체를 운반하는 부품은 일정한 압력을 유지하기 위해 양호한 상태여야 하며, 이는 피스톤에 가해지는 응력을 줄여줍니다. 전체 차단기의 수명을 최대한 연장하려면 피스톤 교체 시 이러한 부품도 교체하는 것이 좋습니다.
공급업체로서 우리의 임무는 단순히 피스톤을 판매하는 것이 아니라 고객이 특정 요구 사항에 맞는 올바른 부품과 표면 처리를 선택할 수 있도록 돕는 것입니다. 우리는 지난 10년 동안 운영자와 긴밀히 협력하여 그들의 과제를 이해하고, 실제 조건에서 다양한 처리 방법을 테스트하고, 업계 표준을 충족하는 것이 아니라 이를 초과하는 부품을 제공하기 위해 프로세스를 개선함으로써 명성을 쌓아왔습니다. 우리는 지난 3년 동안 대규모 철거 작업에서 질화 표면을 공급한 피스톤을 보아왔고, 광산 작업에서 경질 크롬 피스톤이 5년 동안 유지되는 것을 보았습니다. 그러한 신뢰성이 우리 고객을 계속 찾아오게 만드는 원동력이며, 비용 절감을 위해 표면 처리에만 신경을 쓰는 회사와 우리를 차별화시키는 요소입니다.

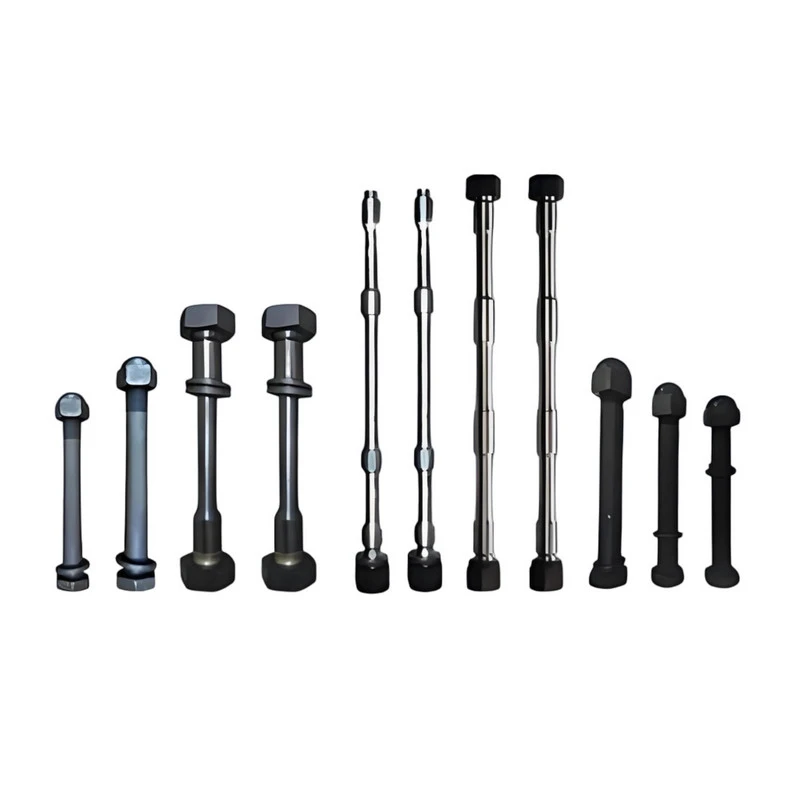

유압 브레이커 피스톤 시장에 있거나 현재 부품을 업그레이드하여 가동 중지 시간을 줄이고 유지 관리 비용을 낮추려는 경우 기꺼이 도와드리겠습니다. 당사는 표준 질화부터 프리미엄 PVD 코팅까지 다양한 표면 처리를 제공하며, 귀하가 필요로 하는 모든 호환 예비 부품도 공급할 수 있습니다.유압 브레이커 사이드 볼트,유압 브레이커용 치즐,내부 및 외부 부시,유압 차단기 실린더, 그리고유압 차단기 오일 라인. 우리는 건설 및 광산 작업이 빡빡한 일정에 따라 진행된다는 점을 이해하고 있으므로 품질 저하 없이 빠른 처리 시간과 경쟁력 있는 가격을 제공합니다.
참고자료:
- 토튼, GE, & 이스트우드, L. (2006). 철강 열처리: 야금 및 공정. CRC 프레스.
- Kleesattel, K., & Hoyer, K. (2003). 내마모성을 위한 표면 엔지니어링. ASM 인터내셔널.
- 유압 차단기 설계 및 유지 관리 매뉴얼. 국제 건설 장비 제조업체 협회, 2021.
- 밥진, K. (2011). 박막: 물리적 기상 증착(PVD) 공정 및 응용. 와일리-VCH.
- 엔지니어링 재료의 내식성. NACE 인터내셔널, 2018.
